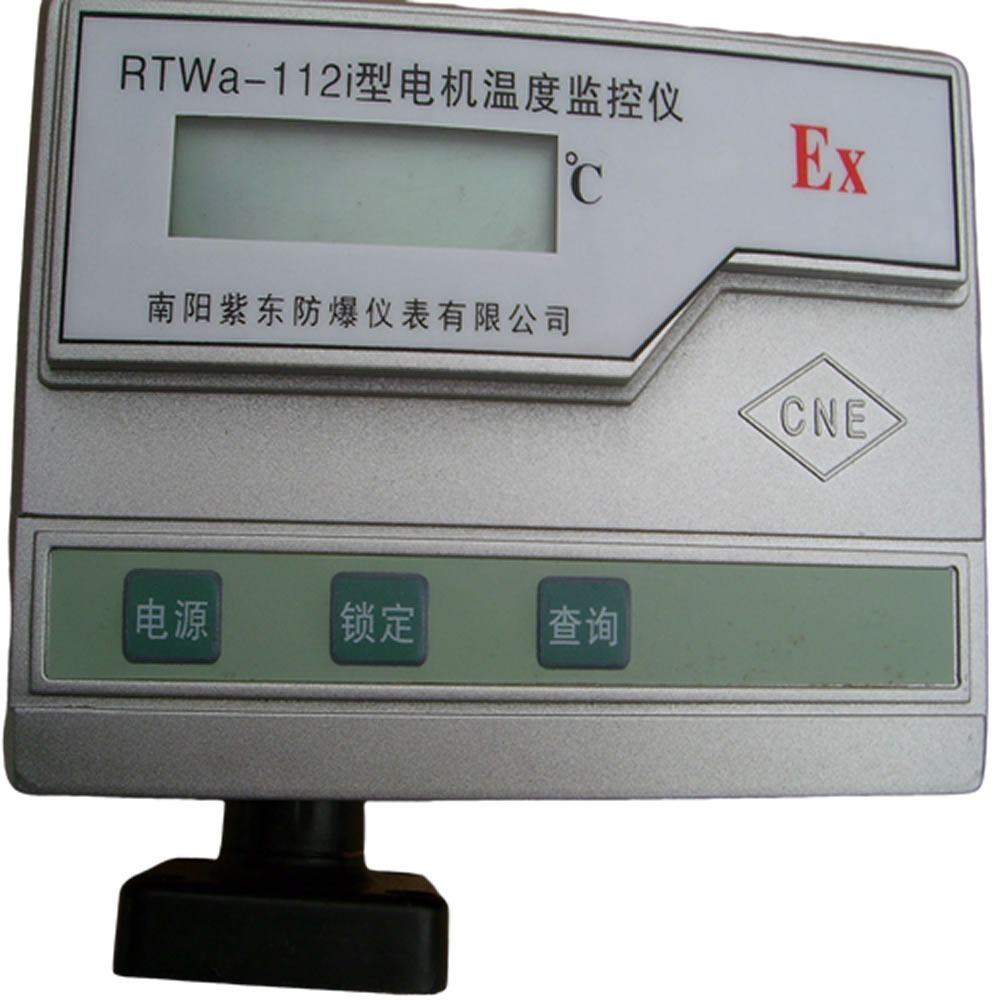

RTWa系列电机温度监控仪

适用范围

电动机绕组和轴承温度的在线数字监视、显示、报警和自动控制；爆炸性气体混合物危险场所：1区、2区；
爆炸性气体混合物：Ⅰ、ⅡA、ⅡB、ⅡC；
温度组别：T1～T6；
无剧烈冲击、振动和颠簸；
工作环境：温度：－10～＋55℃、相对湿度：＜90％、大气压力：86～106Pa。

产品特点

有三种结构形式： 现场检测、现场检测、控制室远距离报警和自动控制、控制室远距离报警和自动控制具备多种功能；

产品功能

巡回监控电机三相绕组和轴承温度、定点检测某点温度、查询功能、预告报警、事故报警（声、光）和自动控制、音响信号退出功能。

型号含义

 主要技术参数

分度号：Pt100；
温度显示范围：0～199℃；
显示方式：3/2位LCD（或LED）数字巡回显示2～8点；
设计精度：±（0.5F*S±0.1℃）；
控制精度：±（0.5F*S±0.1℃）；
报警温度设定范围：0～100％；
分辨率：0.1℃；
电源：220VC±10%、50Hz或DC4.5V；
输出触点容量：28VDC/10A或220VDC/5A 动合动断转换触点两副（事故预报警、事故报警）；
防爆标志：现场表为：ExibⅡCT4，控制室表为：Ex(ib)ⅡCT4；
防护等级：现场表为：IP54,控制室表为：IP30。

型号规格

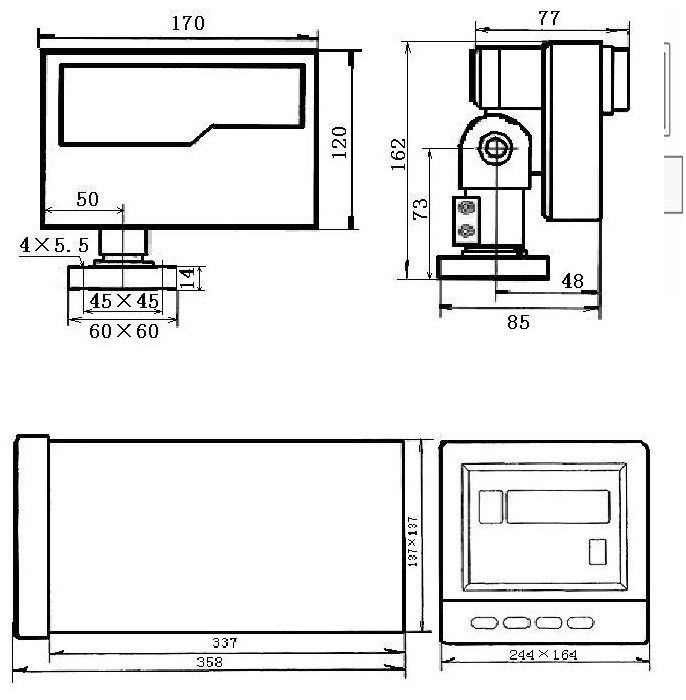

CAD安装示图
