概述

SBWZ系列防爆智能温一体温度变送系统是专为测量各种温度(也可测量固体、液体、气体温度)的温度变送系统装置，其用测量元件为Ptl00铂热电阻， 可把监测到温度变送成RS485  MODBUS标准信号输出.本系列变送系统的防爆性能应符合 GB3836.1-2010和 GB3836.2-2010 规定，制成隔爆型。防爆标志为ExdIICT6 Gb。适用于具有爆炸性气体混合物的石油、化工、军工,喷涂,印染,医药,船舶等各种复杂环境中。

引用标准
GB3836.1 《爆炸性气体环境用电气设备 第1部分 通用要求》
GB3836.2 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》
GB4942.2 《低压电器外壳防护等级》
GB2423.4 《试验Db、交变湿热试验方法》
GB191 《包装储运图示标志》

3. 性能特点

3.1 产品功能

l 支持 2 线制和 3 线制 PT100 温度传感器；

l 1~16 通道(订货时可选)；

l 隔离型 RS485 通讯，标准 Modbus RTU 协议；

l 传感器未接入、线路开路检测；

l 测温范围宽：-200℃~850℃；

l 高分辨率：0.1℃

l 高精度：±0.3℃

l 电源、通讯指示灯，参数复位 (防爆壳体内部看不见)

l 硬件、软件双重看门狗，永不宕机

l 提供配套的 PC 测试软件，方便测试、修改参数

3.2 产品特点

l 高速、高精度、高可靠性、工业级、隔离型 隔爆外壳兼本安限流电路设计

l 进口 32 位 ARM 处理器

l 进口 15 位高精度 PT100 温度采集芯片

l 内置开关电源电路，供电电压范围宽，转换效率高

l 电源、通讯均具有防反接保护，过流保护；

l 通讯隔离，隔离电压：3000V，防静电、雷击浪涌，抗干扰性强；

l 芯片全新原装进口；

l 工业级，满足不同领域的使用需求；

l 安装方便，螺钉法兰角安装。

3.3 产品参数

l 产品主要参数

通讯方式 隔离型 RS485

温度量程 -200℃~850℃

采集路数 1~16 路

AD 采样位数 15 位

温度分辨率 0.1℃

精度 ±0.3℃

采样速率 100KHz/通道

数据更新速率 10Hz/通道

传感器类型 2 线制/3 线制

故障检测 传感器未接入、线路开路检测

通讯协议 Modbus RTU485

支持指令 读保持寄存器 03H ,写单个保持寄存器 06H

数据解析 1 位小数点

通讯地址 1~247 可设置，掉电保存

波特率 1200/2400/4800/9600/19200/38400/57600/115200 可设置，掉电保存

通讯距离 0~1200 米,通过中继器可延长

指示灯 电源/通讯

看门狗 软件双重看门狗 永不宕机

保护功能 过流/过压/反接/防雷击浪涌

工作温度 -40℃~+85℃

工作湿度 0%~95%RH（无凝结）

安装方式 法兰角安装

4.型号含义

SBWZ-2490

SBWZ:防爆温度变送器系统装置

24:设计序号

9:RS485-MODBUS

0:220VAC 50HZ

5．变送系统装置重要技术规格

6. 结构原理

SBWZ系列防爆温度变送器智能采集仪系统装置由隔爆型外壳、防爆专用智能采集仪模块、开关电源模块和防爆电气接口等部分组件组成，其结构均符合 GB3836.2-20１0防爆性能要求。

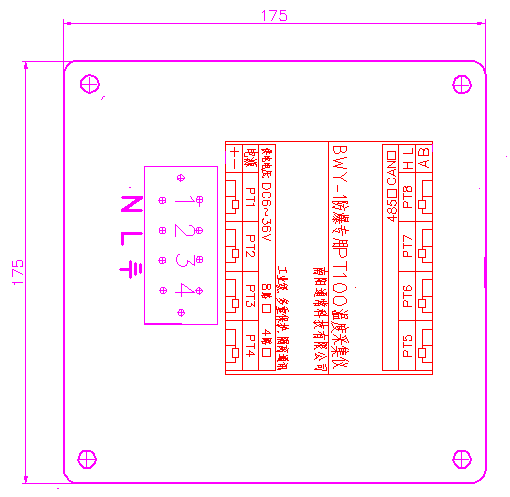

６．１内部结构示意图

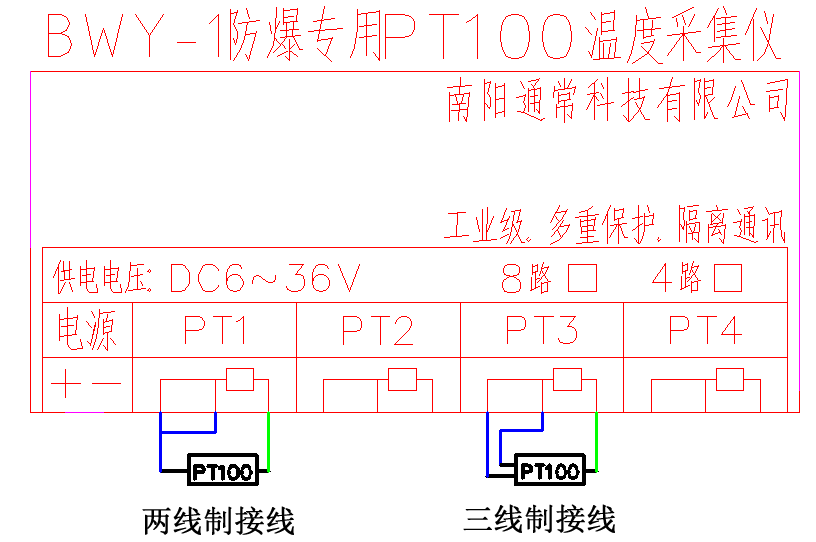

6.2 内部接线示意图

7．变送系统装置安装、接线及维修

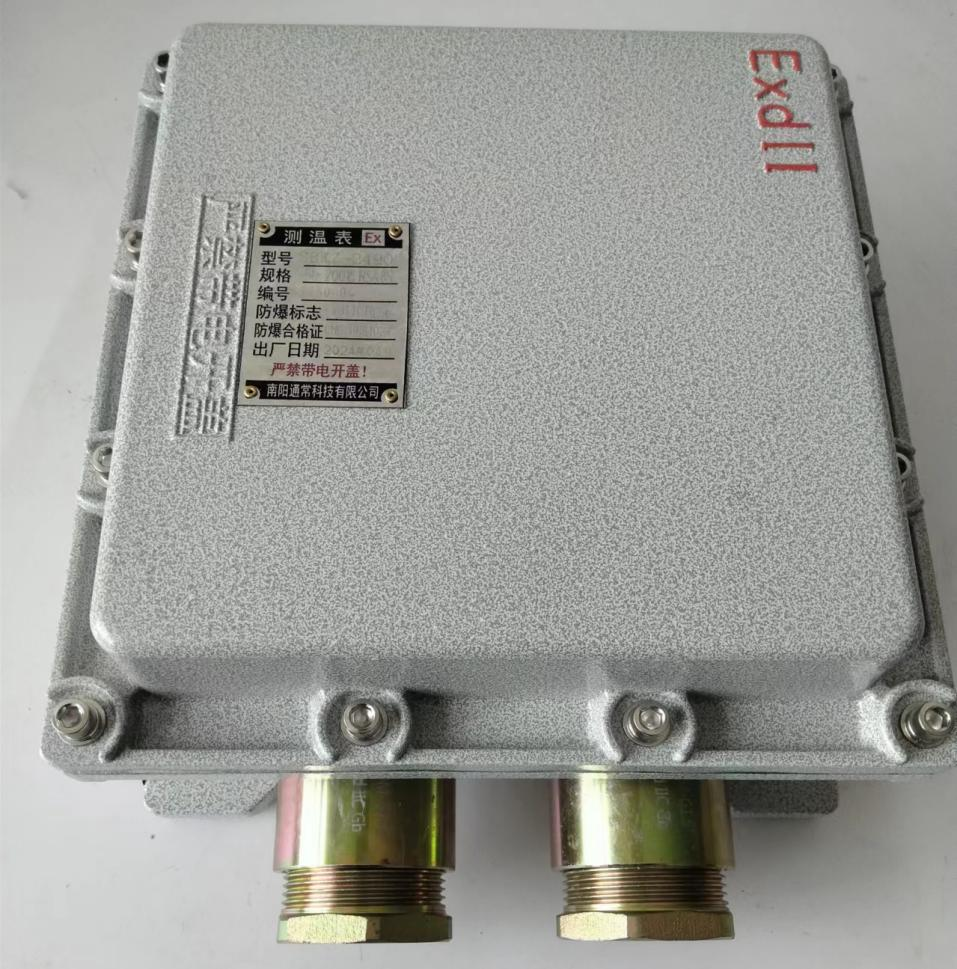

7.1 系统装置实物图

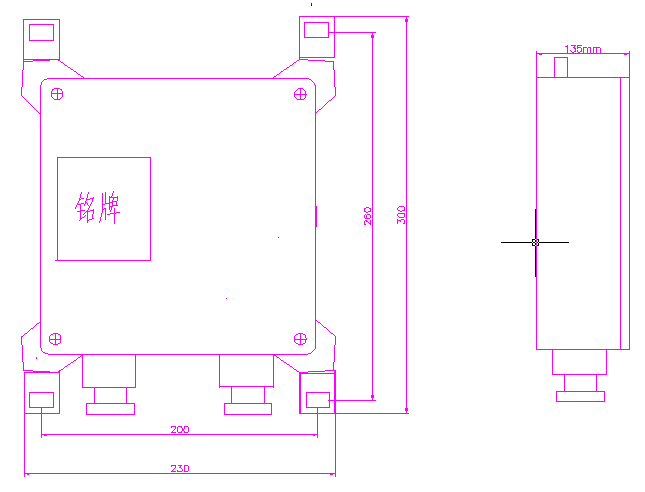

7.2 系统装置安装尺寸图

7.3系统装置安装

1.安装前应检查铭牌上的技术数据是否与实际使用情况相符；

2.检查所有紧固件是否有松动现象，如有松动应加以紧固；

3.防爆壳体的内外接地必须良好可靠；

4.安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，保证密封及电缆不得松动，并用防爆胶泥封堵密实,不使用的防爆出线口应用密封圈和金属垫片加以封堵并用压紧螺母压紧；

5.在确定接线、安装、供电无误的情况下方可接通电源。

7.4 系统装置维修

1.维修检查时必须先断开电源后方可开盖；

2.钢管或电缆布线.

3.防爆外壳体符合GB3836-2000,IEC60079,GB12476.1-2000,IEC61241标准要求。

4.采集仪模块”防爆专用”

7.5 使用注意事项

     在使用本装置前，请阅读以下有关安全方面的注意事项。

8．维护检修

8.1维护检修的注意事项

本变送系统装置在维护检修前，请阅读以下有关安全方面的注意事项。

8.2 日常维护

  ·日常请进行以下方面的检查。当发现出现异常时，请立即关停电源检修。

  · 确认变送系统装置本体没有出现腐蚀。

  · 请确认变送系统装置本体电气接口是否松动，若松动请及时更换橡胶塞，已确保压紧并密封防爆胶泥。

  · 变送系统装置本体表面的灰尘聚集过多会造成盒体漆腐蚀，盒体生锈，请注意清扫干净。

8.3 定期维护(一年一次)

变送系统装置使用后，每年校验一次，有条件的可自己验，也可返回厂家校验。

9.2 异常时的处理方法

当变送系统装置发生异常时，变送系统装置系统的运行会产生异常现象。

出现异常时的处理方法。若不能排除，请与我公司联络。

引入装置里密封圈老化变质时，应及时更换。
用户所用电缆最小外径为ф22

10.系统装置的废弃

为了更好地保护地球和人类居住环境,当您不在需要本变送系统装置或该变送系统装置上能寿命终止时，请遵守WEEE废弃电子产品回收处理条款,将废弃的变送系统装置寄会我公司,我们将集中做环保处理.期待您的参与,谢谢!

11.订货须知

订货时应写清SBWZ系列防爆智能温一体温度变送系统的完整型号、名称、规格及订货数量等。例：8路采集.RS485、MODBUS标准协议、右方出线，出线口螺纹G1.5，4个等。
